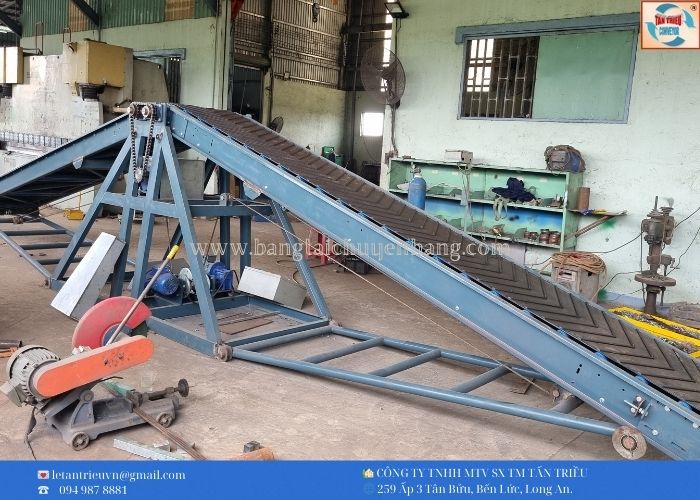

Băng Tải Cánh Bướm
Băng tải cánh bướm là một dòng thiết bị công nghiệp được thiết kế đặc biệt để phục vụ cho quá trình bốc xếp hàng hóa tại cầu cảng, kho bãi, nhà máy chế biến nông sản, xi măng, than đá, phân bón… với khả năng gập - xòe linh hoạt như cánh bướm, giúp tiết kiệm diện tích khi không sử dụng và nâng cao hiệu suất vận hành khi triển khai.
Loại băng tải này thường được ứng dụng cùng với băng tải cao su, băng tải cao su nâng hạ trong các hệ thống băng tải cầu cảng hoặc dây chuyền xếp dỡ hàng tại container, xe tải lớn, tàu thủy.
1. Cấu Tạo Của Băng Tải Cánh Bướm
Băng tải cánh bướm có thiết kế đặc biệt với 3 đoạn chính: một đoạn trung tâm cố định và hai cánh hai bên có thể gập/xòe tùy theo vị trí sử dụng. Dưới đây là các bộ phận cấu thành:
1.1. Khung băng tải
-
Chế tạo từ thép hộp dày, mạ kẽm hoặc sơn tĩnh điện
-
Chịu lực tốt, chống gỉ, chống ăn mòn môi trường biển hoặc kho bụi
1.2. Dây băng tải
-
Dây băng tải cao su chịu lực, bề mặt trơn hoặc gân V chống trượt
-
Lõi bố EP (Polyester – Polyamide) đảm bảo độ bền và đàn hồi

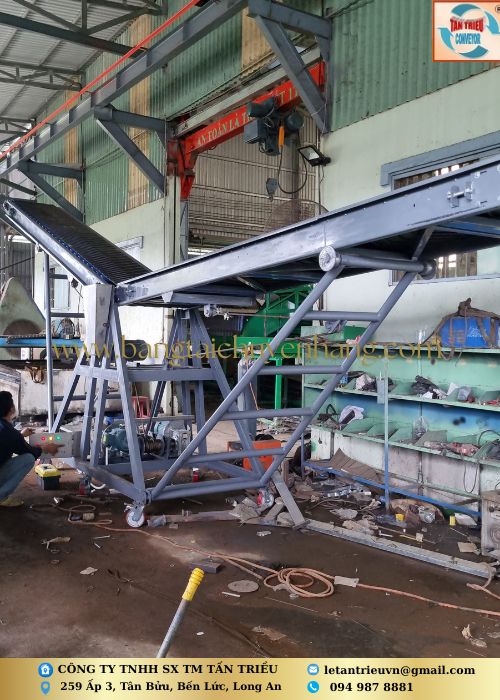

1.3. Hệ thống gập – xòe
-
Khớp nối cơ khí chắc chắn, dễ thao tác
-
Có thể gập gọn hai cánh để di chuyển và tiết kiệm diện tích lưu kho
1.4. Động cơ – hộp số
-
Động cơ giảm tốc công suất từ 3kW – 15kW tùy chiều dài
-
Hệ truyền động trực tiếp hoặc gián tiếp qua xích tải

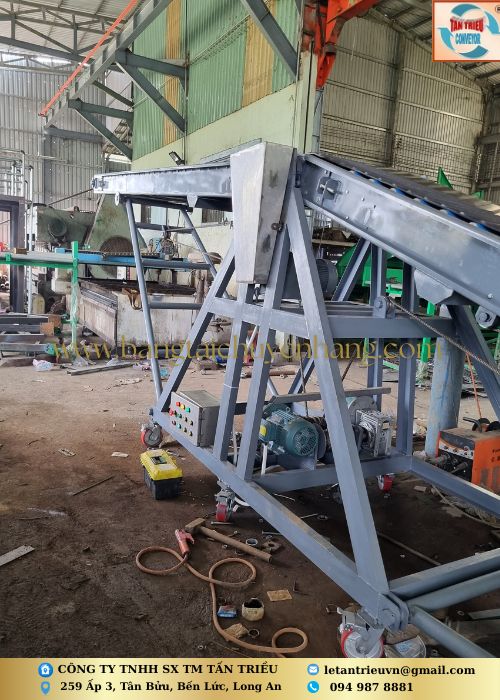

1.5. Hệ thống nâng hạ (tùy chọn)
-
Sử dụng ben thủy lực hoặc vít me
-
Có thể kết hợp biến tần điều khiển tốc độ + remote từ xa
2. Ưu Điểm Nổi Bật Của Băng Tải Cánh Bướm
| Ưu điểm | Mô tả |
|---|---|
| Gập gọn tiện lợi | Hai bên cánh có thể xếp gọn, dễ di chuyển và lưu trữ |
| Tăng chiều dài linh hoạt | Khi mở hai cánh, tổng chiều dài làm việc có thể tăng thêm 30 – 50% |
| Linh hoạt theo địa hình | Phù hợp với các cảng có địa hình phức tạp, tàu cao – thấp khác nhau |
| Tiết kiệm nhân công | Giảm bốc vác thủ công, tăng hiệu suất và giảm tai nạn lao động |
| Độ bền cao | Cấu trúc chắc chắn, dây băng tải cao su chịu lực, chịu mài mòn tốt |
| Tùy biến cao | Có thể thiết kế theo yêu cầu riêng của từng doanh nghiệp |

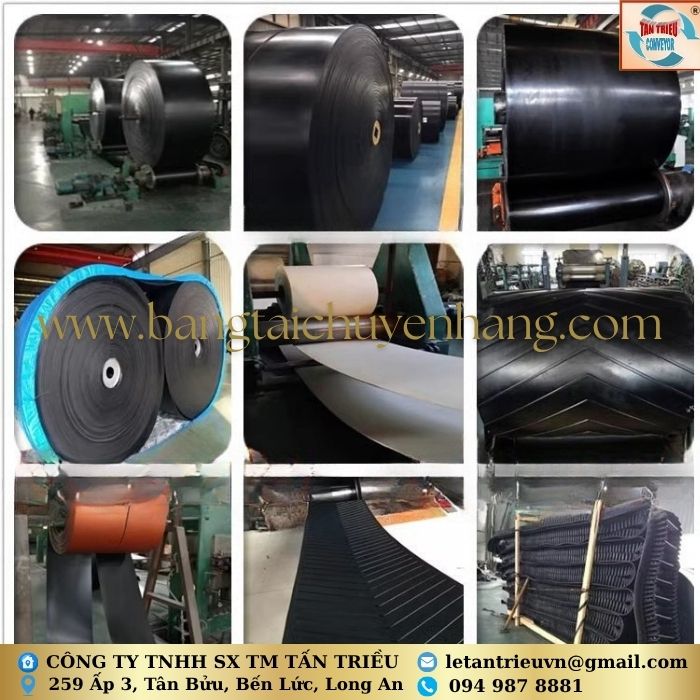

Dây băng tải cao su chịu nhiệt
3. Thông Số Kỹ Thuật Cơ Bản Của Băng Tải Cánh Bướm
Dưới đây là bảng thông số kỹ thuật tham khảo. Tất cả đều có thể gia công theo yêu cầu:
| Thông Số | Giá Trị Tham Khảo | Ghi Chú |
|---|---|---|
| Chiều dài khi thu gọn | 10 – 15 mét | Phụ thuộc vào thiết kế |
| Chiều dài khi mở rộng | 15 – 25 mét | Có thể mở rộng thêm 30 – 50% so với chiều gọn |
| Chiều rộng dây băng | 500 – 1200mm | Có thể tùy chỉnh theo yêu cầu hàng hóa |
| Dây băng tải | Cao su trơn hoặc gân V, lõi bố EP | Chịu nhiệt, chống trượt, chịu mài mòn |
| Động cơ truyền động | 3 – 15 kW | Tùy tải trọng và chiều dài băng tải |
| Hệ thống nâng hạ (tùy chọn) | Ben thủy lực / vít me nâng hạ | Có thể gắn remote điều khiển |
| Khung băng tải | Thép hộp 100x50 – 150x75, sơn tĩnh điện | Độ bền cao, chống cong vênh |
| Hệ thống con lăn | Con lăn Ø60 – Ø89, có vòng bi kín | Trợ lực cho dây băng tải vận hành trơn tru |
| Nguồn điện | 380V – 3 pha – 50Hz | Điện công nghiệp tiêu chuẩn |
| Tải trọng vận chuyển | 50 – 150 kg/m | Tùy vào thiết kế khung và công suất động cơ |

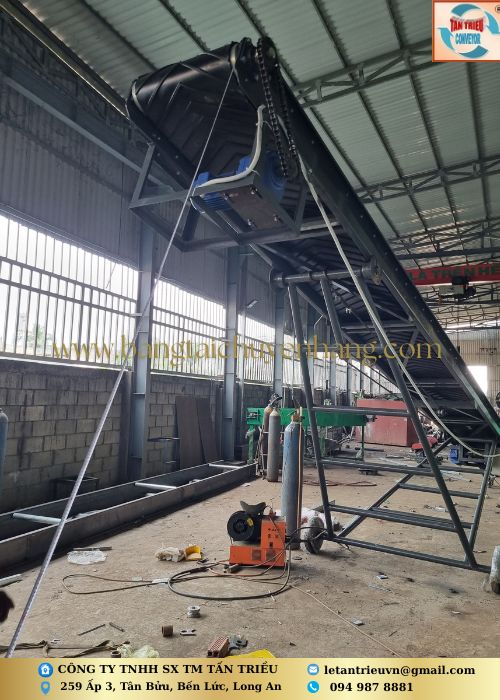

Băng tải cao su nâng hạ 2 đầu
4. Ứng Dụng Của Băng Tải Cánh Bướm Trong Thực Tế
Băng tải cánh bướm được ứng dụng rộng rãi trong các lĩnh vực có yêu cầu vận chuyển hàng hóa nhanh, hiệu quả và linh hoạt:
-

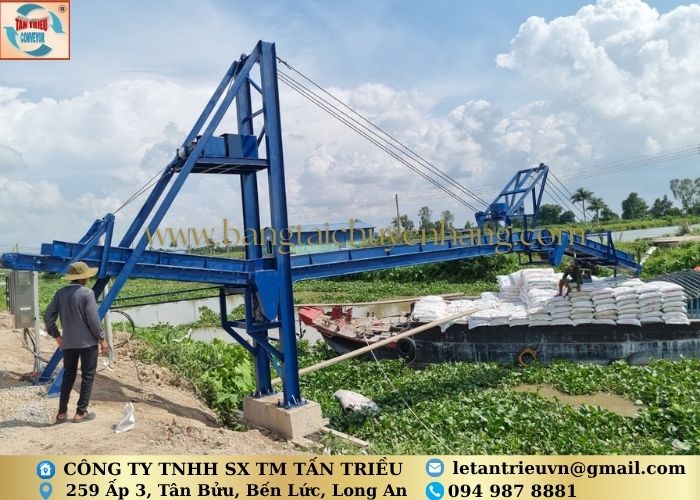

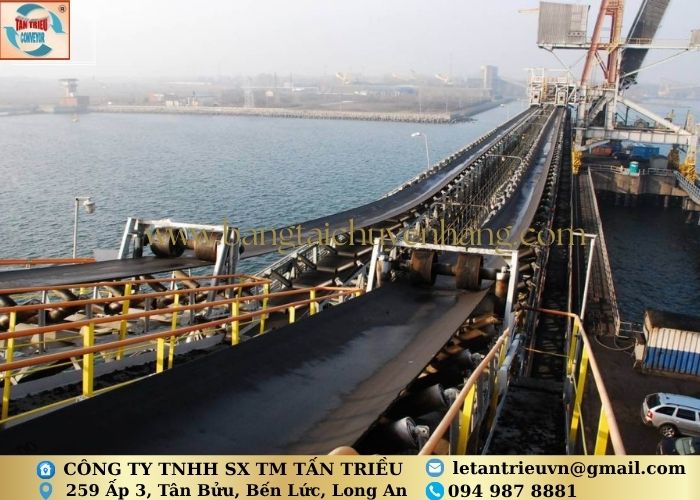

Cảng biển – cầu cảng: Xếp dỡ than đá, cát, xi măng, hạt nhựa, phân bón
-
Nông nghiệp – nông sản: Vận chuyển gạo, cà phê, hạt điều, hạt tiêu
-
Khai khoáng – vật liệu xây dựng: Chuyển đá, sỏi, xi măng, vôi
-
Nhà máy, kho xưởng: Băng tải container, băng tải xe tải, chuyển hàng hóa đóng bao
-
Các hệ thống sản xuất theo dây chuyền: Kết hợp với băng tải cao su nâng hạ, băng tải di động, băng tải cố định.
5. So Sánh Băng Tải Cánh Bướm Với Băng Tải Thông Thường
| Tiêu chí | Băng Tải Cánh Bướm | Băng Tải Thường |
|---|---|---|
| Khả năng gập xếp | Có thể gập hai cánh gọn gàng | Không thể gập gọn |
| Chiều dài linh hoạt | Tăng – giảm chiều dài tùy ý | Chiều dài cố định |
| Khả năng nâng hạ | Có thể kết hợp nâng hạ tự động | Chỉ cố định hoặc cần tùy chỉnh riêng |
| Ứng dụng di động | Phù hợp với cảng, container, bãi hàng | Thường chỉ dùng cố định trong dây chuyền sản xuất |
| Giá thành | Cao hơn do thiết kế linh hoạt hơn | Rẻ hơn, đơn giản hơn |
6. Vì Sao Nên Chọn Băng Tải Cánh Bướm Tại Tấn Triều?
Công ty Băng Tải Tấn Triều là đơn vị đi đầu trong lĩnh vực thiết kế, gia công và lắp đặt các dòng băng tải công nghiệp, băng tải cao su, băng tải cầu cảng và băng tải cánh bướm tại Việt Nam.
Cam kết của Tấn Triều:
-
✅ Thiết kế theo yêu cầu thực tế từng khách hàng
-
✅ Bảo hành lên đến 12 tháng
-
✅ Dùng vật liệu chất lượng cao, nhập khẩu chính hãng
-
✅ Hỗ trợ kỹ thuật tận nơi trên toàn quốc
-
✅ Giá thành cạnh tranh – tối ưu cho doanh nghiệp
Băng tải cánh bướm không chỉ là giải pháp vận chuyển hàng hóa linh hoạt tại các khu vực phức tạp như cầu cảng, kho hàng, nhà máy… mà còn là sự đầu tư hiệu quả lâu dài cho doanh nghiệp. Nhờ khả năng gập xếp, mở rộng, nâng hạ, loại băng tải này ngày càng được ưa chuộng tại các khu công nghiệp, cảng biển và lĩnh vực logistics.
👉 Nếu bạn đang cần tư vấn – thiết kế – lắp đặt băng tải cánh bướm theo yêu cầu, hãy liên hệ ngay với Băng Tải Tấn Triều để được hỗ trợ nhanh chóng!
