Băng Chuyền Con Lăn

1. Cấu tạo băng chuyền con lăn

Một băng chuyền con lăn tiêu chuẩn gồm những bộ phận chính sau:

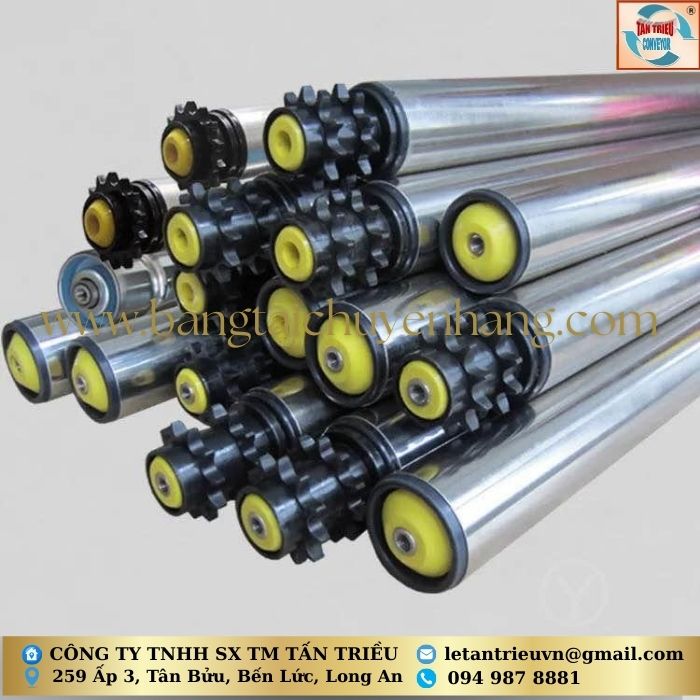

a. Con lăn băng tải

• Vật liệu: Thép mạ kẽm, inox 304, nhựa POM, cao su bọc ngoài.

• Kích thước: Phi 42 – 76 – 89 – 108 mm (tuỳ tải trọng).

• Đóng vai trò chuyển động và đỡ hàng hóa, truyền tải lực từ động cơ (nếu có) hoặc trọng lực.

b. Khung băng tải

• Là bộ khung chịu lực, thường làm từ thép sơn tĩnh điện, inox, hoặc nhôm định hình.

• Có thể gắn thêm máng dẫn hướng, vách chắn, bánh xe đẩy, hoặc chân tăng chỉnh độ cao.

c. Hệ truyền động (với loại con lăn chủ động)

• Gồm motor giảm tốc, dây curoa, xích tải hoặc bánh răng, giúp các con lăn chuyển động đồng đều.

d. Hệ thống điều khiển (nếu tự động)

• Bao gồm bộ điều khiển PLC, cảm biến vật thể, bảng điều khiển tốc độ, giúp băng chuyền hoạt động thông minh và đồng bộ với các máy móc khác.

2. Nguyên lý hoạt động của băng chuyền con lăn

       Băng chuyền con lăn là một hệ thống vận chuyển hàng hóa sử dụng các con lăn tròn quay để di chuyển vật liệu theo phương ngang hoặc hơi nghiêng. Tùy theo ứng dụng, băng chuyền con lăn có thể vận hành bằng lực trọng trường (không dùng điện) hoặc truyền động bằng motor.

2.1. Nguyên lý hoạt động chung

Băng chuyền con lăn hoạt động dựa trên nguyên lý cơ bản:

Vật thể chuyển động nhờ con lăn quay tròn, giảm ma sát giữa hàng hóa và bề mặt tiếp xúc.

Có hai dạng nguyên lý vận hành chính:

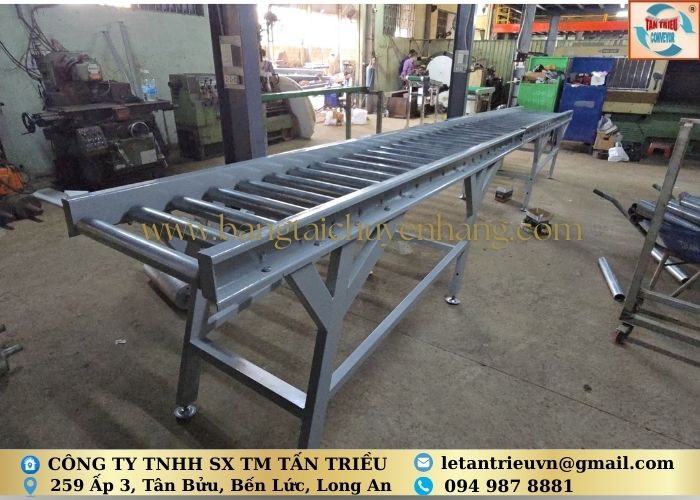

a) Băng chuyền con lăn tự do (không dùng điện)

• Hàng hóa di chuyển nhờ trọng lực (nếu bố trí nghiêng) hoặc được đẩy bằng tay.

• Các con lăn quay tự do quanh trục, giúp hàng hóa trượt trơn mà không cần lực lớn.

• Áp dụng nhiều trong bốc xếp thủ công, hệ thống kho, phân loại hàng nhẹ.

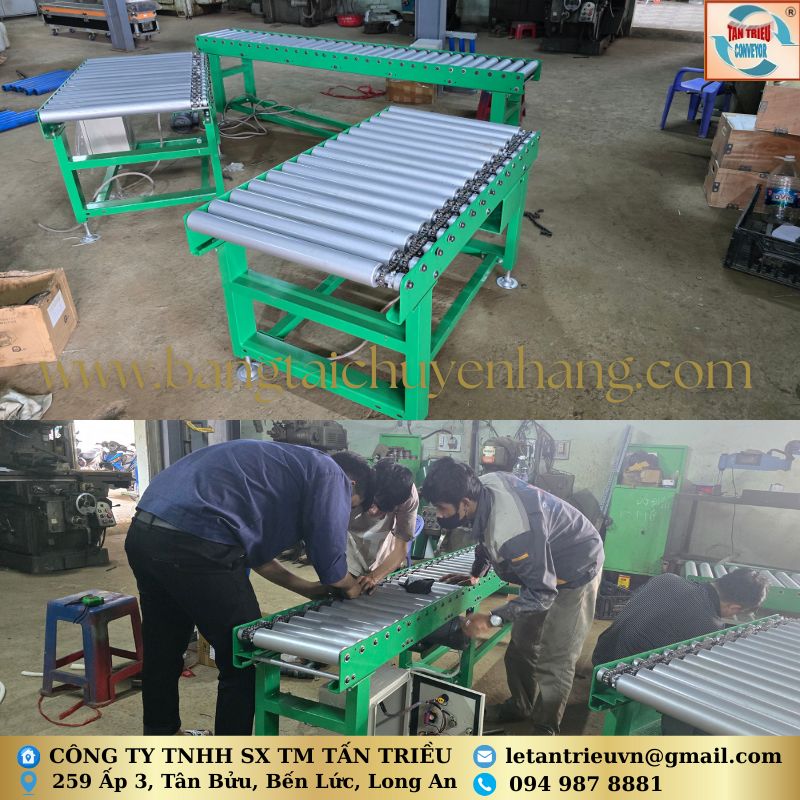

b) Băng chuyền con lăn truyền động (dùng điện)

• Một hoặc nhiều con lăn được truyền động bằng motor điện thông qua:

  • Dây curoa (belt drive)

  • Xích truyền động (chain drive)

  • Trục truyền chung (line shaft)

• Khi motor quay → truyền lực làm con lăn quay đồng bộ → hàng hóa đặt trên bề mặt con lăn sẽ tự động di chuyển về phía trước.

• Phù hợp với dây chuyền tự động hóa, băng tải liên tục trong nhà máy.

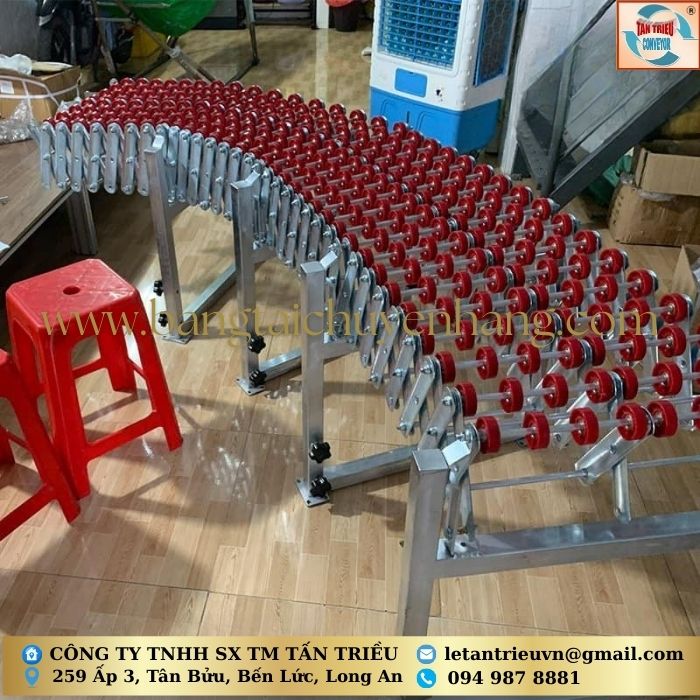

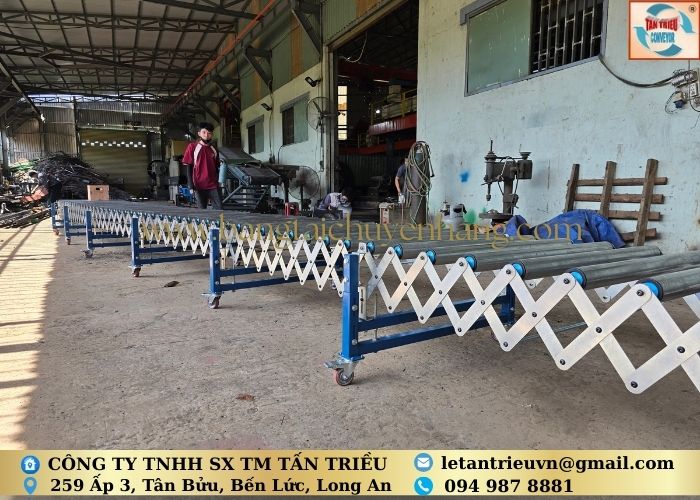

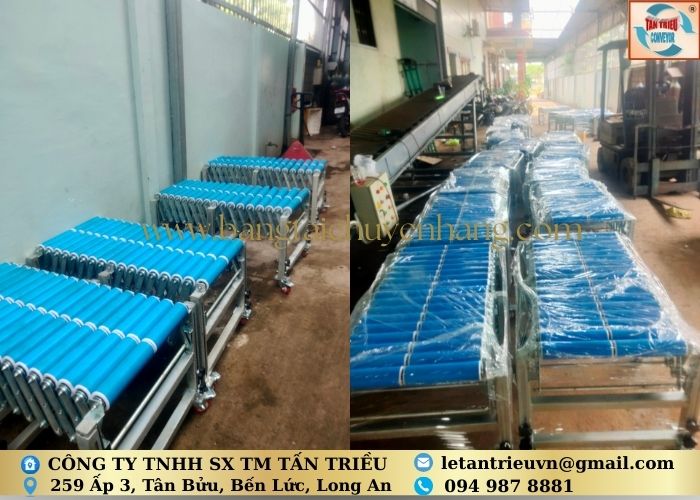

Băng tải con lăn nhựa xếp co rút

2.2. Nguyên lý hoạt động theo từng cấu hình cụ thể

Loại băng chuyền	Nguyên lý hoạt động đặc trưng	Ứng dụng
Con lăn tự do thẳng	Dựa vào độ nghiêng và lực đẩy tay	Kho hàng, phân loại
Con lăn truyền động bằng motor	Motor kéo trục → truyền động đến con lăn	Dây chuyền sản xuất

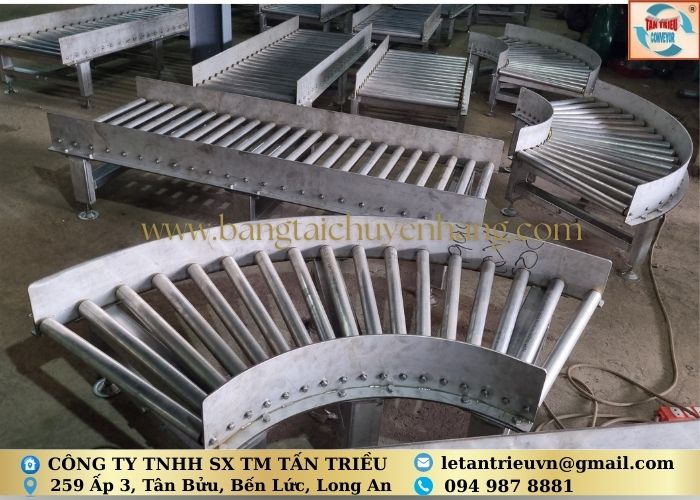

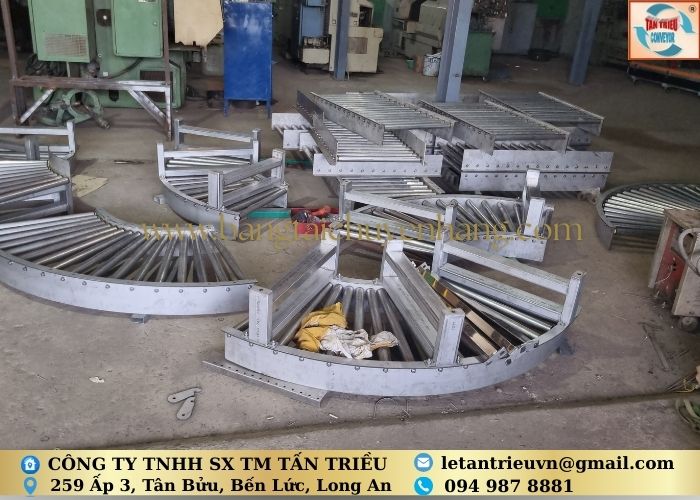

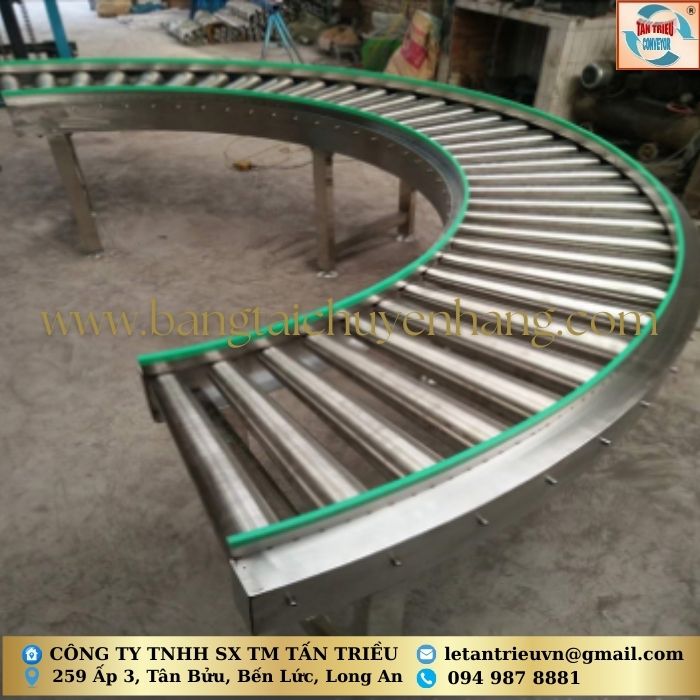

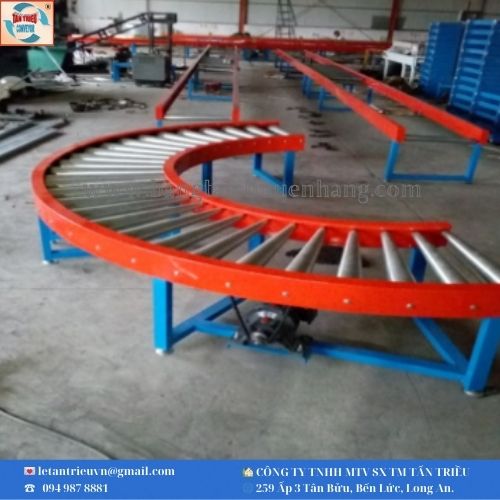

Con lăn cong (conveyor curve)	Các con lăn quay theo hướng cong, cho phép hàng rẽ hướng	Dây chuyền linh hoạt

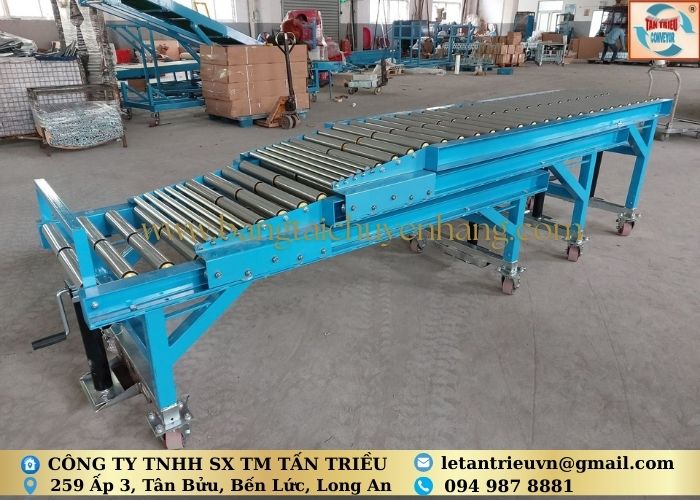

Con lăn xếp (gấp rút)	Kéo giãn khung, con lăn di động, dùng trọng lực/đẩy tay	Bốc xếp xe, container

2.3. Thành phần hỗ trợ trong nguyên lý hoạt động

• Khung đỡ băng tải: Giữ cố định và nâng đỡ toàn bộ hệ thống.

• Bộ truyền động: Motor, trục, bánh răng, dây đai giúp truyền động đến các con lăn.

• Cảm biến (nếu có): Phát hiện hàng hóa để điều khiển bật/tắt hệ thống.

• Bộ điều khiển: Dùng PLC, biến tần hoặc công tắc cơ để điều chỉnh tốc độ và hướng quay.

2.4. Ưu điểm của nguyên lý hoạt động con lăn

• Giảm ma sát – tiết kiệm năng lượng

• Chịu tải tốt – vận chuyển hàng nặng

• Linh hoạt thiết kế: thẳng, cong, xếp gấp...

• Dễ bảo trì – thay thế con lăn riêng lẻ

3. Phân loại băng chuyền con lăn

a. Theo cách vận hành:

• Băng chuyền con lăn tự do

• Băng chuyền con lăn truyền động

b. Theo hình dạng:

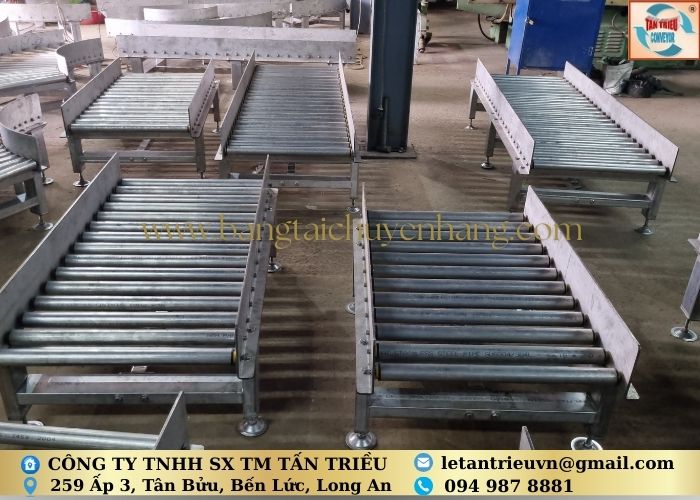

• Băng chuyền con lăn thẳng

• Băng chuyền con lăn cong 90°, 45°

• Băng chuyền con lăn xếp (gấp gọn, kéo dài)

c. Theo vật liệu con lăn:

• Con lăn inox 304: Chống ăn mòn, dùng trong ngành thực phẩm.

• Con lăn thép sơn/mạ: Giá rẻ, tải nặng tốt.

• Con lăn nhựa: Nhẹ, giá thành thấp.

• Con lăn bọc cao su: Chống trượt, giảm ồn.

d. Theo ứng dụng:

• Băng chuyền phân loại hàng hóa

• Băng chuyền pallet

• Băng chuyền đóng gói

• Băng chuyền chuyển hướng sản phẩm

4. Ưu điểm vượt trội của băng chuyền con lăn

✔ Tối ưu chi phí vận hành: Giảm nhân công, tăng tốc độ vận chuyển.

✔ Đa dạng ứng dụng: Phù hợp với gần như mọi ngành nghề sản xuất và dịch vụ.

✔ Lắp đặt linh hoạt: Có thể thiết kế theo mặt bằng xưởng hoặc nhu cầu cụ thể.

✔ Dễ dàng bảo trì – thay thế: Chi phí bảo dưỡng thấp.

✔ Tùy biến theo yêu cầu: Kích thước, tải trọng, vật liệu, hình dáng đều có thể tùy chỉnh.

5. Ứng dụng của băng chuyền con lăn

• Ngành sản xuất linh kiện điện tử: chuyển bo mạch, linh kiện nhẹ.

• Ngành thực phẩm – đồ uống: vận chuyển thùng hàng, chai lọ, khay sản phẩm.

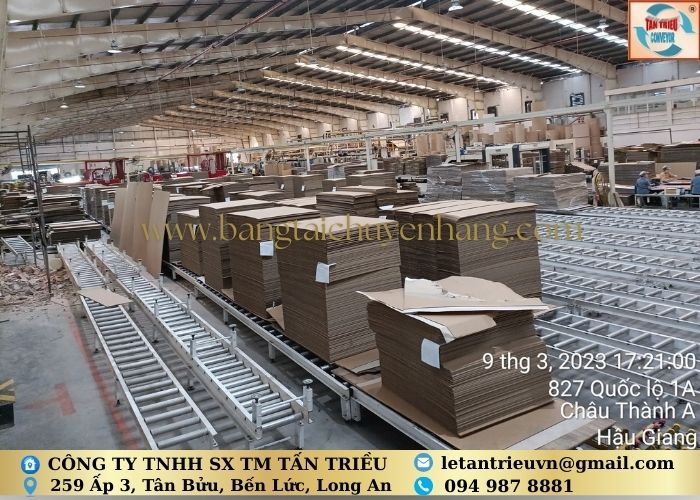

• Logistics – kho bãi – trung tâm phân phối: luân chuyển hàng, phân loại đơn hàng.

• Ngành cơ khí – gia công kim loại: tải hàng nặng, pallet, vật tư.

• Dây chuyền lắp ráp công nghiệp: từ ô tô, xe máy, đồ gia dụng đến thiết bị y tế.

6. Thông số kỹ thuật băng chuyền con lăn

7. Hướng dẫn sử dụng băng chuyền con lăn

7.1. Kiểm tra trước khi vận hành

• Đảm bảo tất cả con lăn quay tự do, không bị kẹt hoặc rít.

• Kiểm tra motor, dây điện, bộ truyền động (nếu là loại có truyền động).

• Xác nhận bánh xe (nếu có) đã khóa định vị khi vận hành tại chỗ.

• Đảm bảo bề mặt băng tải không có vật cản, dầu mỡ hoặc dị vật gây trơn trượt.

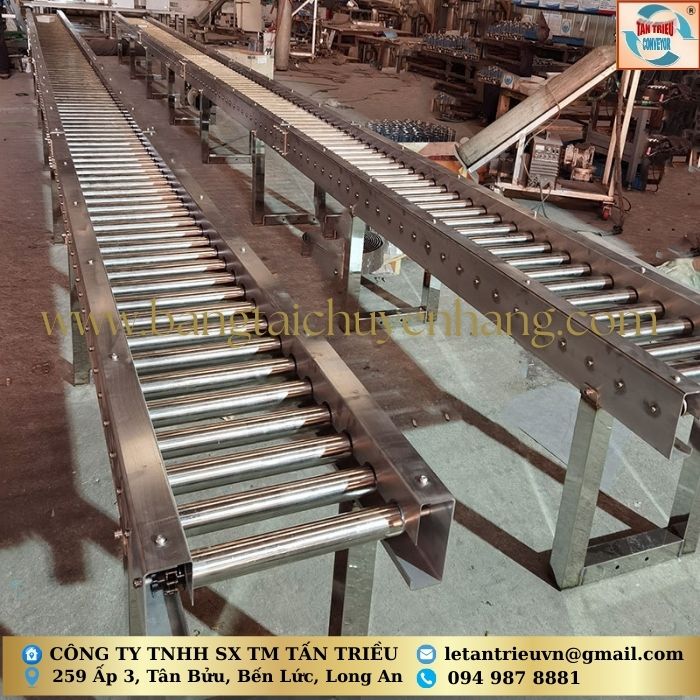

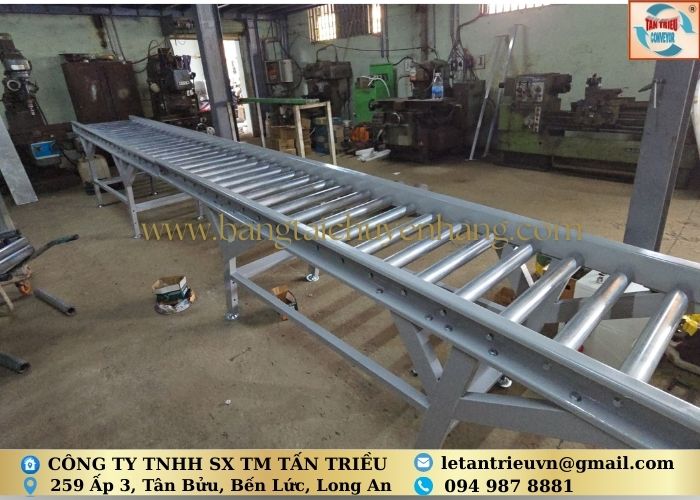

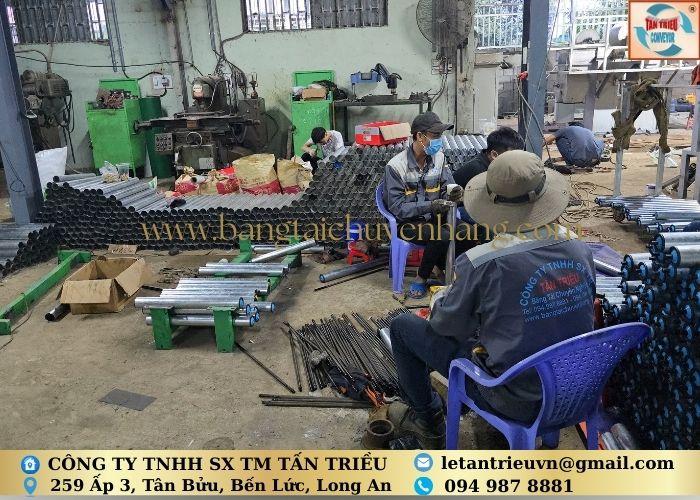

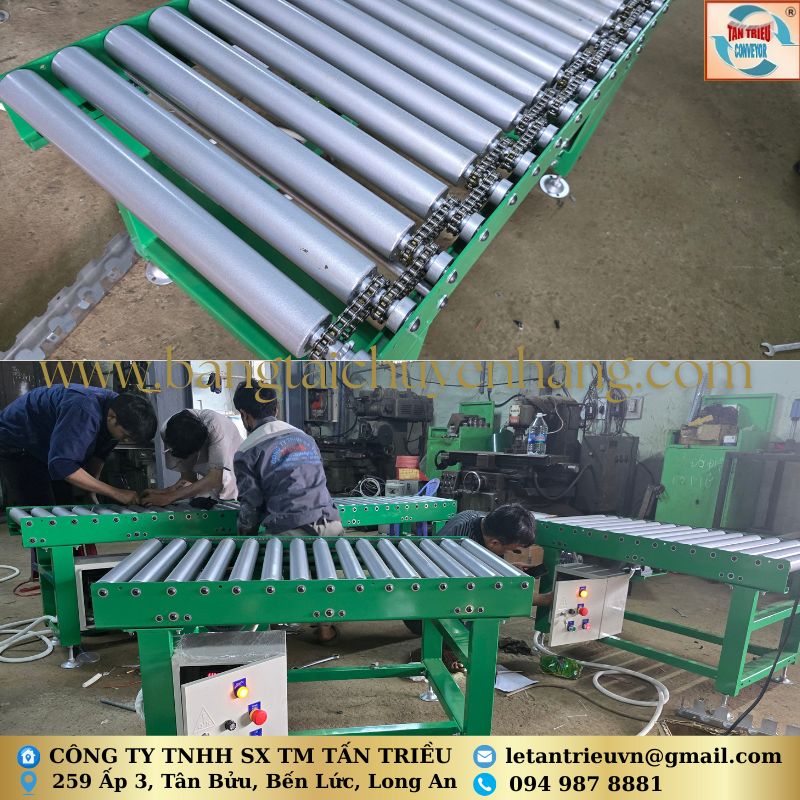

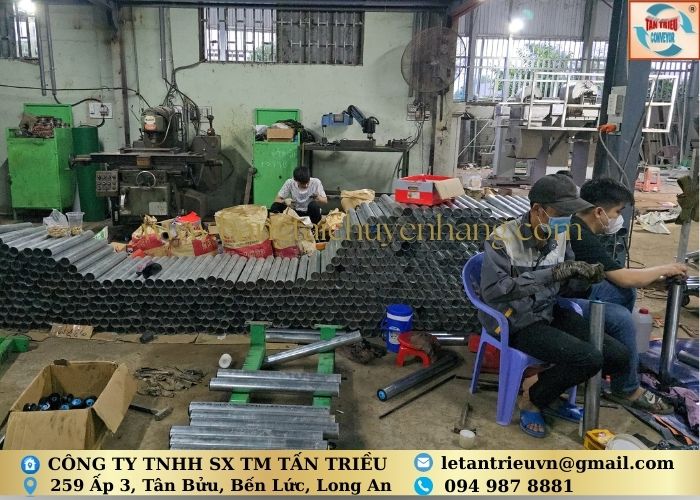

Sản xuất băng tải con lăn

7.2. Nguyên tắc khi vận hành

• Xếp hàng hóa đúng trọng tâm trên băng chuyền để đảm bảo chuyển động ổn định.

• Không vượt quá tải trọng tối đa theo thiết kế của từng loại con lăn.

• Với băng chuyền con lăn tự do:

  • Đảm bảo có độ nghiêng phù hợp để hàng trôi đều.

  • Không đẩy quá mạnh gây trượt hàng hoặc va đập mạnh.

• Với băng chuyền con lăn truyền động:

  • Bật motor và kiểm tra hướng quay trước khi đưa hàng lên.

  • Điều chỉnh tốc độ (nếu có biến tần) sao cho phù hợp với loại hàng hóa.

7.3. Các lưu ý an toàn

• Không để tay, tóc, quần áo tiếp xúc gần con lăn đang quay.

• Không vận hành khi phát hiện tiếng kêu bất thường, rung lắc mạnh.

• Cần tắt nguồn điện trước khi vệ sinh hoặc bảo trì.

8. Giá băng chuyền con lăn – Báo giá tham khảo

Giá băng chuyền con lăn phụ thuộc vào:

• Loại con lăn (inox, thép, nhựa, cao su…)

• Chiều dài – chiều rộng – tải trọng

• Có truyền động hay không

• Thiết kế tiêu chuẩn hay tùy chỉnh

       Liên hệ ngay Băng Tải Tấn Triều để nhận báo giá chi tiết và thiết kế phù hợp cho xưởng của bạn!

9. Hướng dẫn bảo trì băng chuyền con lăn

       Việc bảo trì đúng cách giúp hệ thống hoạt động ổn định, giảm chi phí sửa chữa và kéo dài tuổi thọ băng chuyền.

9.1. Lập lịch bảo trì định kỳ

9.2. Vệ sinh hệ thống

• Dùng khăn sạch, súng hơi hoặc máy hút bụi để làm sạch bụi, mạt sắt.

• Tránh dùng nước nếu không phải loại con lăn chống nước.

• Làm sạch bề mặt con lăn, tránh trơn trượt khi vận chuyển.

9.3. Bôi trơn

• Bôi dầu hoặc mỡ chuyên dụng cho:

  • Ổ bi của con lăn

  • Bạc đạn khung đỡ

  • Bộ truyền động (xích, dây đai)

• Tần suất bôi trơn: 1–3 tháng/lần tùy môi trường làm việc.

9.4. Kiểm tra motor và bộ truyền động (nếu có)

• Kiểm tra dây điện, hộp số, vòng bi motor.

• Điều chỉnh lại độ căng dây curoa hoặc dây xích nếu bị chùng.

• Vệ sinh motor, quạt tản nhiệt tránh nóng bất thường.

9.5. Kiểm tra và thay thế con lăn hư hỏng

• Thay thế con lăn có dấu hiệu:

  • Quay không trơn

  • Bị móp méo, gãy trục

  • Phát ra tiếng kêu lớn bất thường

9.6. Siết lại bulong, kiểm tra kết cấu

• Các khung đỡ, giá nâng, chốt liên kết... cần siết định kỳ.

• Nếu có dấu hiệu khung bị lệch hoặc nghiêng, cần điều chỉnh lại hoặc thay thế.

9.7 Một số lưu ý quan trọng

• Không dùng băng chuyền vận chuyển hàng quá tải hoặc quá kích thước thiết kế.

• Không đặt vật sắc nhọn hoặc hàng hóa dễ rơi nếu không có tấm chắn hai bên.

• Lưu hồ sơ bảo trì để theo dõi quá trình vận hành, phát hiện sự cố sớm.

• Đào tạo nhân viên sử dụng đúng cách để tránh tai nạn và hư hỏng không cần thiết.

9.8. Hỗ trợ từ Băng Tải Tấn Triều

• Miễn phí tư vấn kỹ thuật và hướng dẫn sử dụng tận nơi.

• Cung cấp linh kiện thay thế như con lăn, motor, dây truyền động...

• Bảo trì trọn gói theo yêu cầu, phù hợp với từng loại băng chuyền.

10. Chính sách sau bán hàng từ Băng Tải Tấn Triều

       Khi mua băng chuyền con lăn tại Công Ty TNHH Băng Tải Tấn Triều, bạn sẽ nhận được:

🎯 Bảo hành 12 – 24 tháng toàn bộ hệ thống.

🎯 Bảo trì định kỳ miễn phí 6 tháng/lần (áp dụng hợp đồng ≥ 1 năm).

🎯 Tư vấn – thiết kế – khảo sát miễn phí toàn quốc.

🎯 Hỗ trợ kỹ thuật 24/7 và cung cấp linh kiện thay thế chính hãng.

🎯 Chính sách chiết khấu tốt cho đối tác lâu dài hoặc mua số lượng lớn.

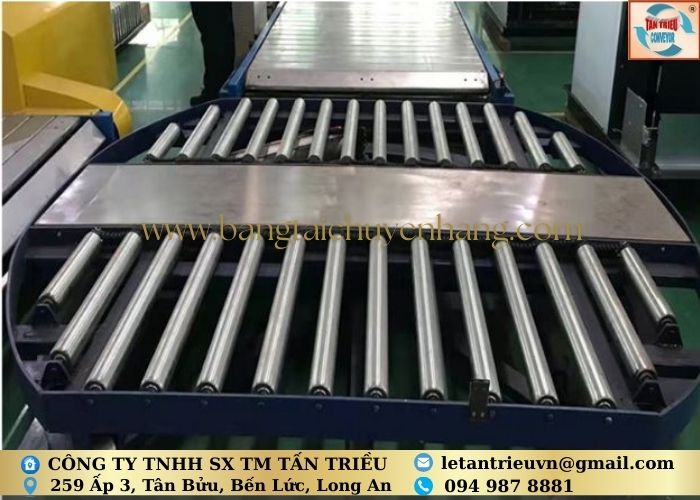

Mâm xoay băng tải con lăn tự do

11. Đơn vị sản xuất băng chuyền con lăn uy tín tại Việt Nam

     Băng Tải Tấn Triều là đơn vị sản xuất – thiết kế – lắp đặt băng chuyền con lăn chuyên nghiệp, phục vụ hàng trăm doanh nghiệp từ Bắc vào Nam.

Chúng tôi cam kết:

• Chất lượng vượt trội – Bền bỉ theo thời gian.

• Giá thành cạnh tranh nhất thị trường.

• Đội ngũ kỹ sư thiết kế theo yêu cầu riêng.

• Bảo hành chu đáo – hậu mãi tận tâm.
